En una refinería la luz no es decoración. Cuelga sobre hidrocarburos, vapores, bombas y tanques, y si falla la temperatura superficial o el sellado, la consecuencia no es un pasillo a oscuras: es un incendio.
Por eso aquí la selección empieza por la clasificación de área y los datos del proceso, no por una página de catálogo.

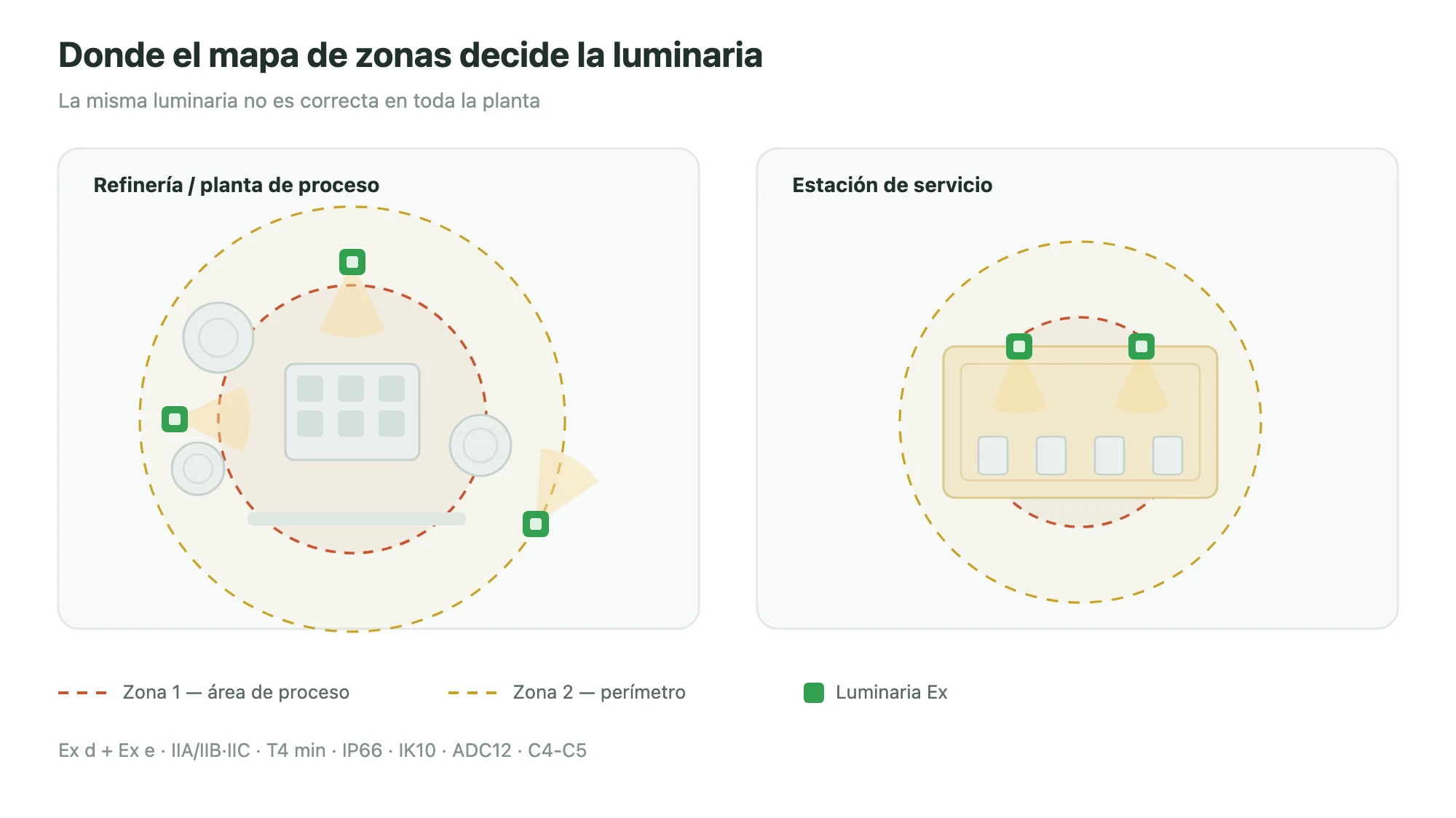

En instalaciones de hidrocarburos el patrón es bastante constante:
La isla de surtidores de una gasolinera y su entorno inmediato se evalúan normalmente como zona de gas, y el interior del surtidor o el foso de tanque pueden ser más severos que la playa. En Europa se suele asumir Zona 2 salvo que un estudio diga lo contrario, pero ese supuesto tiene que quedar escrito en algún sitio antes de convertirse en orden de compra.
Para gasolinas y sus derivados:
La superficie de la luminaria nunca debe superar la temperatura de autoignición del producto. T4 significa 135 °C o menos, T5 son 100 °C y T6 son 85 °C.
Si la estación va a despachar hidrógeno, el requisito es IIC más T6. Una luminaria IIA en T4 no es un caso casi correcto: es el producto equivocado.
Para posiciones industriales en exterior:
En una terminal marítima o en un sitio costero, la corrosión se lleva más luminarias que el riesgo de explosión. Una carcasa que aguanta la zona y falla con la sal marina sigue siendo un contrato de mantenimiento que no estaba en el presupuesto.
No compres más watts. Compra una distribución de haz que corresponda a la geometría:
Pide una simulación DIALux del layout antes de la orden. En una planta la uniformidad no es una comodidad: un patio lleno de manchas oscuras es un riesgo operacional, y una licitación que no puede mostrar el cálculo es una licitación que no hizo el trabajo.
En zona peligrosa, cambiar una luminaria es caro: permiso, bloqueo, parada de la unidad vecina. Diseña para intervenir menos:
Una luminaria estándar con un pack de batería comercial dentro rompe la certificación del conjunto. La batería forma parte de la evaluación Ex, no es un accesorio.
Luminaria LED antideflagrante
Zona: 1 (proceso) / 2 (perímetro)
Grupo de gas: IIB o IIC según área
Clase T: T5 mínimo
Protección: Ex d + Ex e
IP66 / IK10
Carcasa ADC12, recubrimiento C4-C5
Driver aislado, LED con LM-80
DIALux del layout incluido
Certificado del modelo exactoTres familias cubren la mayoría de estos layouts:
Carcasa de aluminio fundido ADC12, vidrio templado, protección 4 a 6 kV y apoyo de simulación antes de cerrar la orden. Cada modelo se documenta por separado, así que el número de certificado de la cotización se puede comparar con el artículo exacto del pedido.
Para el lado del polvo de la misma decisión, la guía de la industria alimentaria cubre Zona 20 a 22 y los requisitos de higiene que vienen con ellas, y el resumen de la línea compara los tres formatos.
¿La luz del techo de una gasolinera siempre debe ser antideflagrante? Depende de la altura de montaje y del límite de zona. Cerca del surtidor y bajo cierta altura, sí. Dentro del local o de la tienda de conveniencia, no. Lo define el estudio de zonas, y ese estudio debería estar en el expediente del proyecto.
¿Basta con IP65? En refinería o en sitio costero, no. IP66 es el mínimo de trabajo e IP67 es mejor donde haya lavado o salpicaduras.
¿Puedo usar un high bay normal en Zona 2? No sin certificación Ex. Un high bay normal puede producir un arco interno o una superficie caliente, y la Zona 2 reduce la probabilidad de atmósfera inflamable, no elimina la fuente de ignición.
¿Y si el proyecto todavía no tiene clasificación de área? Entonces la especificación no se puede cerrar. Pide primero el estudio. Un proveedor que cotiza un número de zona sin tenerlo está adivinando por cuenta tuya.
